Моделирование нелинейных искажений для эмуляции эффектов перегрузки усилителей в GNU Radio Companion

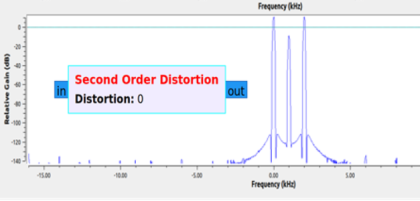

Блок «Second Order Distortion» вносит в сигнал нелинейные искажения второго порядка – моделирует появление в выходном сигнале новых гармонических составляющих (рис.2) с частотами, кратными частоте входного сигнала (рис.1).

Описание настроек блока:

Вход блока:

«in» – Вектор значений сигнала размером N типа («float», «complex», «shot»).

Выход блока:

«out» – Вектор значений результата добавления нелинейных искажений в сигнал размером типа («float», «complex», «shot»).

 Параметры настройки блока:

1. Коэффициент нелинейных искажений (Distortion) – значение типа «float» в диапазоне от 0 до 1, определяющее уровень квадратичных нелинейных искажений, вносимых в сигнал.

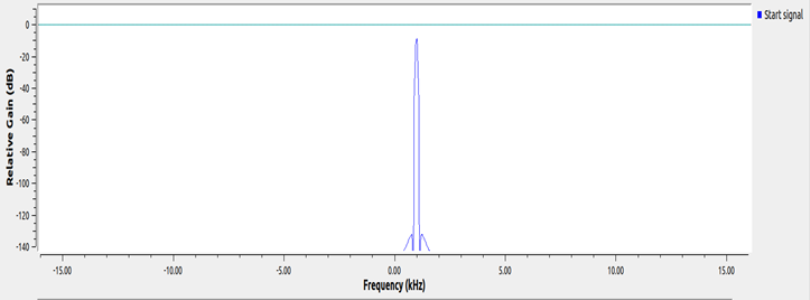

Рис. 1.  Сигнал на входе блока «Second Order Distortion»

Рис. 2.  Сигнал на выходе блока «Second Order Distortion»
